Máy Ép Dập DG2

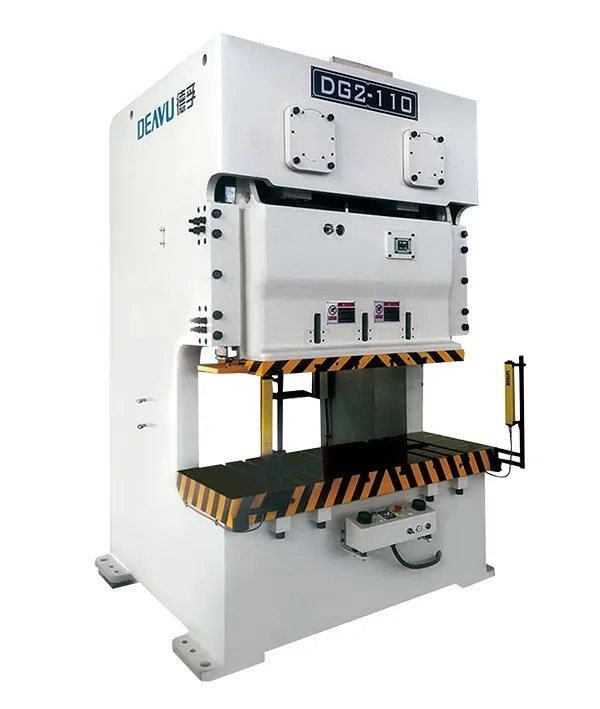

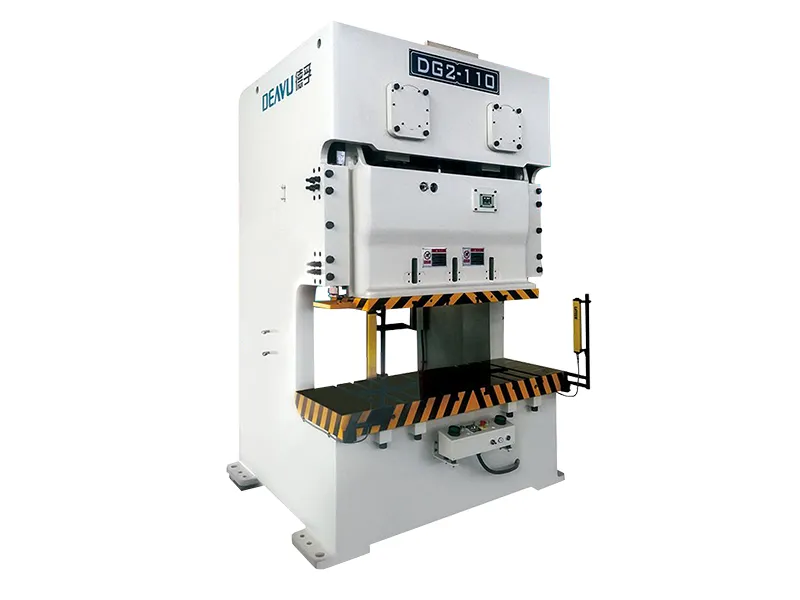

Máy Ép Dập Khung Chữ C Hai Trục Khuỷu

Máy ép khung chữ C hai điểm dùng cho dập kim loại, đột lỗ, uốn, cắt và cắt phôi

Lực ép dập 110T đến 315T
Số lần ép dập/phút 20 SPM đến 100 SPM
Hành trình 110mm đến 280mm
Kích thước bàn trượt 1400×500mm đến 2100×700mm

Máy ép dập khung chữ C hai trục khuỷu DG2 được thiết kế để dập kim loại chính xác và ổn định cao, phù hợp với các ứng dụng cường độ cao và yêu cầu chất lượng nghiêm ngặt. Hệ thống truyền động hai trục khuỷu đồng bộ kết hợp với khung thép cứng vững giúp máy duy trì lực ép ổn định, đặc biệt hiệu quả trong các ngành như ô tô, điện tử và thiết bị gia dụng.

Với lực ép dập từ 110T đến 315T và số lần dập từ 20 đến 100 SPM, máy ép dập khung chữ C DG2 đáp ứng tốt yêu cầu vận hành liên tục và chính xác. Sản phẩm được chế tạo theo tiêu chuẩn chính xác JIS cấp 1 của Nhật Bản, đảm bảo quá trình sản xuất trơn tru, hiệu quả và chính xác cho doanh nghiệp của bạn.

Ứng dụng

Dụng cụ: rãnh cờ lê, kìm, đầu tua vít, đầu búa
Dụng cụ nhà bếp: nắp nồi, dao, khay nướng
Thiết Bị Gia Dụng: vỏ máy giặt, cánh cửa tủ lạnh, bảng điều khiển lò vi sóng, vỏ máy điều hòa
Phụ kiện kim khí: bản lề, khóa, ốc vít
Đồ điện tử: khung vỏ điện thoại, vỏ kim loại, giá đỡ bảng mạch
Linh kiện ô tô, linh kiện hàng không , v.v.

Các Đặc Điểm Chính

Hệ thống truyền động hai trục khuỷu với lực ép ổn định
Khung thép hàn cứng vững, xử lý phun bi và giảm ứng suất
Dẫn hướng chính xác 6 mặt, thiết kế truyền động tối ưu
Các bộ phận chính như trục khuỷu, bánh răng được xử lý nhiệt và mài chính xác
Bộ ly hợp mô-men xoắn cao và hệ thống bảo vệ quá tải thủy lực đảm bảo vận hành an toàn và đáng tin cậy
Điều khiển tốc độ bằng biến tần, thích ứng với nhiều quy trình dập khác nhau
Hệ thống mỡ bôi trơn tự động, đảm bảo vận hành ổn định lâu dài

Thông Số Kỹ Thuật

Model	Đơn vị	DG2-110T		DG2-160T		DG2-200T		DG2-250T		DG2-315T
Dòng		V	H	V	H	V	H	V	H	V	H
Lực ép dập	T	110		160		200		250		315
Điểm lực ép dập định mức	mm	5	3	6	3	6	3	7	3.5	8	4
Số lần ép dập mỗi phút	S.P.M	35-65	50-100	30-55	40-85	25-45	35-70	20-35	30 - 60	20-35	30-60
Chiều dài hành trình	mm	180	110	200	130	250	150	280	170	300	200
Chiều cao đóng tối đa	mm	400	435	450	485	500	550	550	605	600	650
Điều chỉnh chiều cao khuôn	mm	100		100		120		120		120
Kích thước bàn trượt	mm	1400×500		1600×550		1850×650		2100×700		2100×700
Độ dày bàn trượt	mm	70		70		95		95		95
Kích thước bàn đỡ	mm	1800×650		2000×760		2400×840		2700×900		2880×920
Độ dày tấm bàn đỡ	mm	130		150		170		170		170
Áp suất khí nén yêu cầu	kg/cm²	6.0		6.0		6.0		6.0		6.0
Độ chính xác	kW.p	11×4		15×4		18.5×4		22×4		30×4
Điều chỉnh bàn trượt		Điện
Độ chính xác	mm	JIS 6402 (Nhật Bản) Cấp 1
Đệm khuôn		2 tấm đệm, 2 xi-lanh
Tải trọng đệm khuôn	tấn	3.6×2		3.6×2		10×2		14×2		14×2
Hành trình đệm khuôn	mm	70		70		80		100		100
Diện tích tấm đệm khuôn	mm	350×235×2pcs		350×235×2pcs		540×350×2pcs		640×470×2pcs		640×470×2pcs

Cấu Hình Tiêu Chuẩn

Ly hợp khô
Hệ thống vận hành tiêu chuẩn (Defu)
Lựa chọn chế độ vận hành: Tắt/Nhích/Hành trình đơn an toàn/Liên tục
Thiết bị bảo vệ quá tải thủy lực
Thiết bị an toàn chống quá tải hành trình
Van điện từ kép
Cảm biến phát hiện cấp liệu sai
Điều chỉnh bàn trượt bằng điện
Đồng hồ số chỉ báo chiều cao khuôn (đơn vị 0.1 mm)

Hệ thống bôi trơn bằng mỡ tự động
Bộ đếm tổng (6 chữ số)
Bộ đếm cài sẵn (6 chữ số)
Bộ đếm bảo trì (6 chữ số)
Công tắc cam quay điện tử (6 kênh dự phòng)
Bộ thổi khí (1/2", một kênh)
Đầu nối nguồn khí (1/2", hai kênh)
Ổ cắm cảm biến cấp liệu sai
Ổ cắm nguồn (chỉ sử dụng được với nguồn điện xoay chiều một pha 110V)

Cấu Hình Tùy Chọn

Ly hợp/phanh ướt
Đệm khuôn
Động cơ thay đổi tốc độ
Màn hình cảm ứng
Thiết bị an toàn quang điện
Bộ trượt đẩy liệu
Mạch đảo chiều động cơ chính
Công tắc chân
Khối chặn khuôn an toàn có phích cắm
Bảng điều khiển nút nhấn hai tay kiểu chữ T
Van điện từ
Giá đỡ chống rung

Hệ thống thay khuôn nhanh
Kẹp khuôn trên
Kẹp khuôn dưới
Thanh nâng khuôn
Cánh tay đỡ khuôn
Bu lông neo và bản đế
Bộ xả cuộn tự động
Bộ nắn thẳng, nạp phôi NC 3 trong 1
Bộ cấp liệu con lăn NC
Bộ nắn thẳng, xả cuộn 2 trong 1
Máy nắn thẳng

Thiết kế có thể thay đổi mà không cần báo trước và có thể được tùy chỉnh theo yêu cầu.

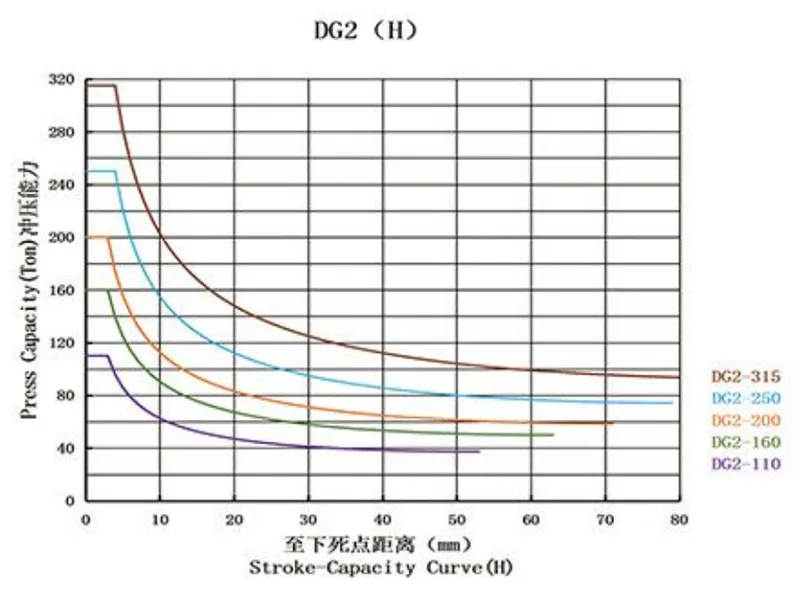

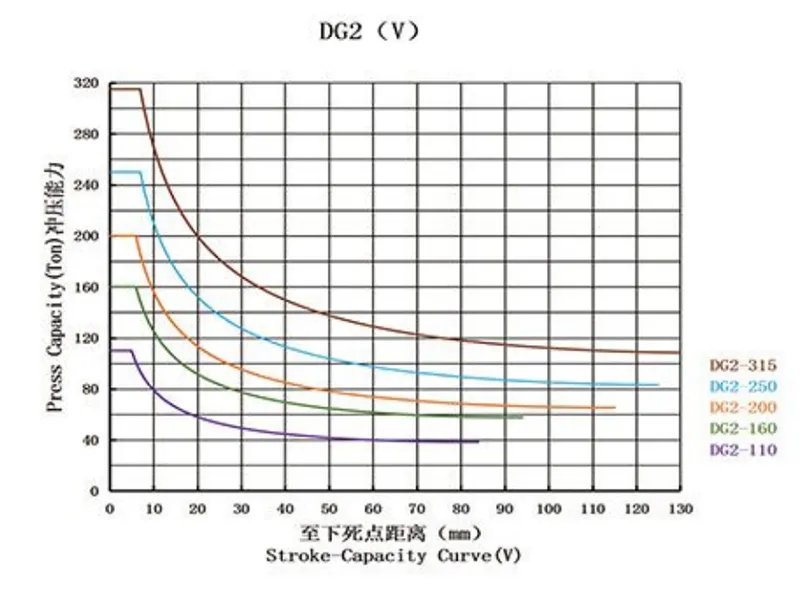

Biểu Đồ Hành Trình

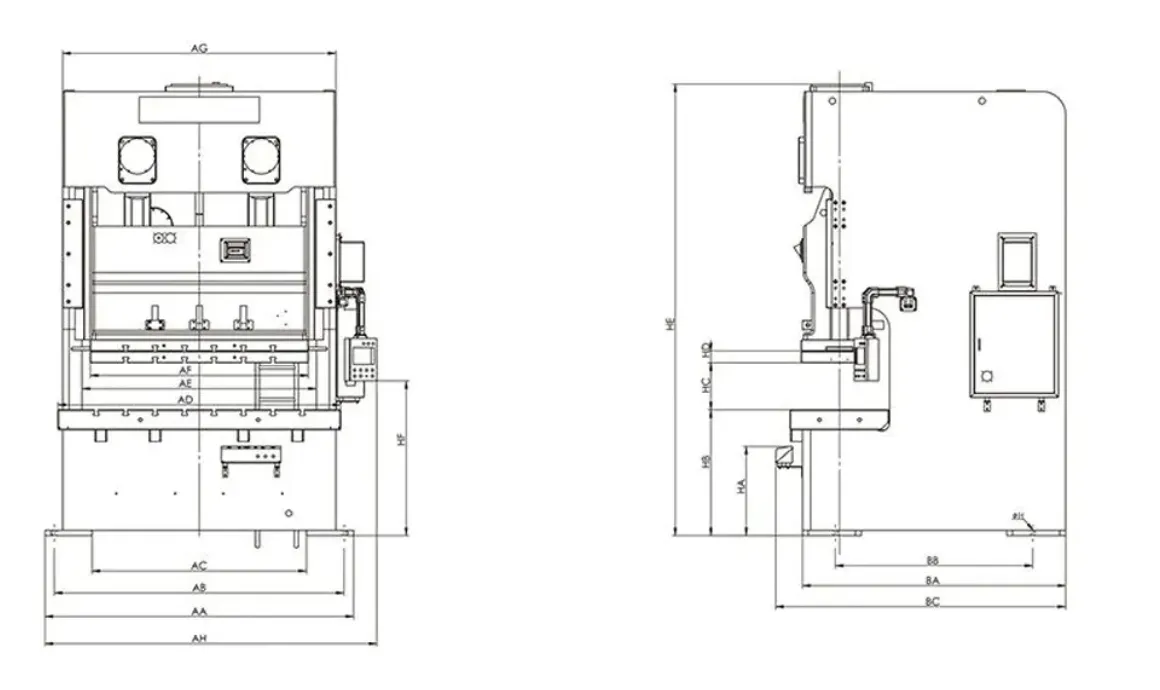

Kích Thước Tổng Thể (mm)

Model	DG2-110		DG2-160		DG2-200		DG2-250		DG2-315
	V	H	V	H	V	H	V	H	V	H
AA	2000		2200		2620		3000		3000
AB	1900		2080		2460		2800		2840
AC	1360		1520		1820		2200		2200
AD	1800		2000		2400		2590		2600
AE	1510		1660		1990		2220		2170
AF	1400		1600		1850		2100		2100
AG	1780		1980		2320		2590		2600
BA	1745		1940		2235		2545		2610
BB	1295		1380		1885		2195		2025
BC	650		760		840		900		920
BD	330		385		425		455		455
BE	500		550		650		700		700
HA	630		730		790		520		820
HB	830	865	990	1025	1070	1120	1100	1155	1100	1100
HC	400	435	450	485	500	550	550	605	600	650
HD	180	110	200	130	250	150	280	170	280	170
HE	3059		3709		3849		4304		4460
HF	1240		1440		1570		1680		1680
OH	35		47		54		54		54

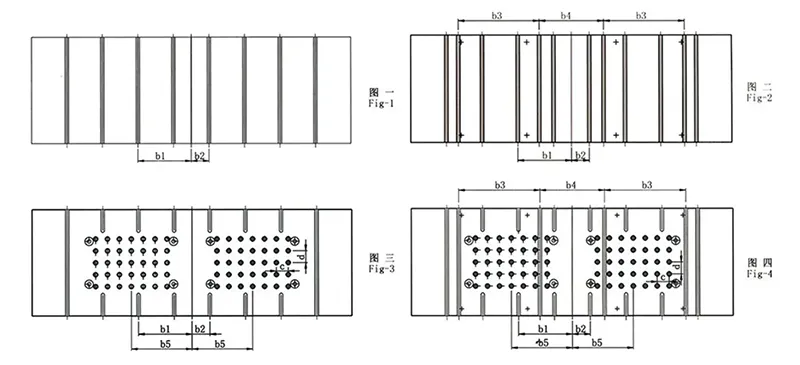

Kích Thước Bàn Đỡ & Bàn Trượt

Bàn trượt

Bàn đỡ

Bàn đỡ
Model		DG2-110		DG2-160		DG2-200		DG2-250
		V	H	V	H	V	H	V	H
Kiểu rãnh T		A		A		B		B
Số lượng rãnh T		6		8		8		8
b1		375		375		375		450
b2		125		125		125		150
b3		320		520		710		680
b4		430		520		520		540
b5		255		415		455		510
Hình 3, Hình 4	Số lỗ pin × đường kính	30×Ø20		48×Ø20		48×Ø28		70×Ø28
	Khoảng cách lỗ pin c×d	75×100		75×75		100×100		100×100

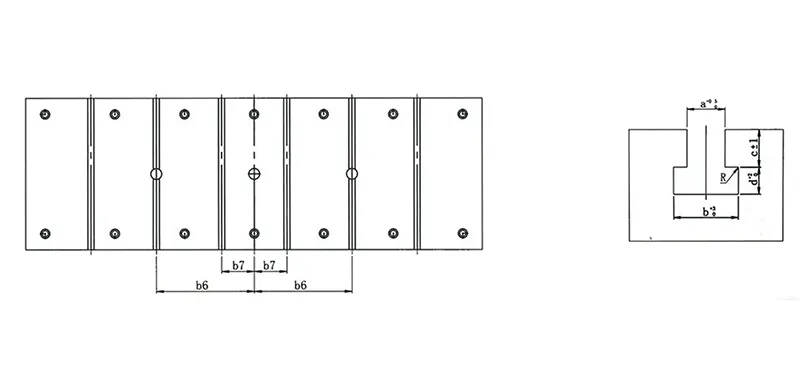

Bàn trượt
Kiểu rãnh T		A		A		B		B
Số lượng rãnh T		4		6		6		6
b6		375		375		375		450
b7		125		125		125		150

Chi Tiết Rãnh T

Loại khe chữ T	A	B
a	22	28
b	37	48
C	24	28
d	16	20
r	1	1
