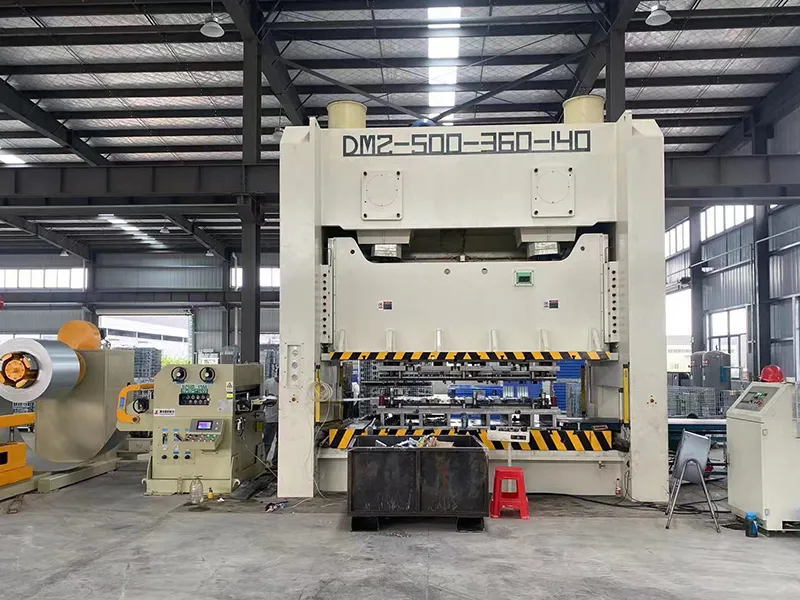

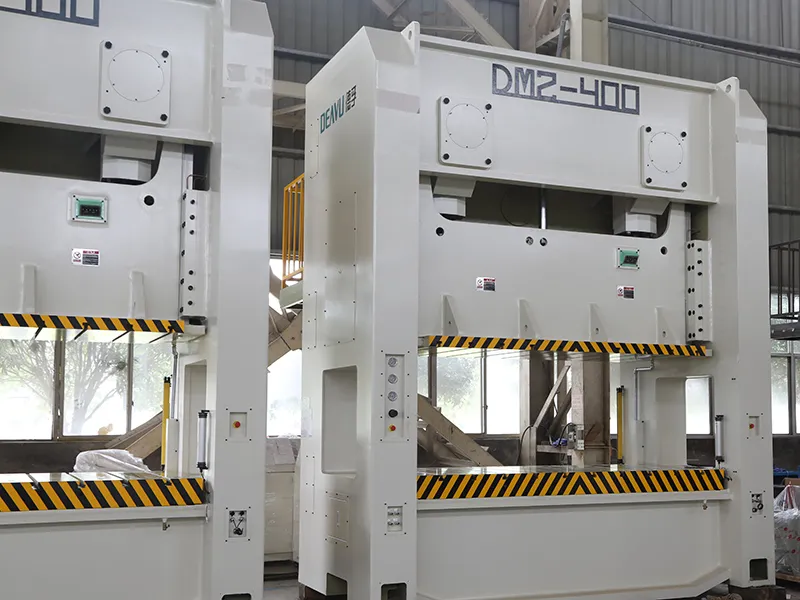

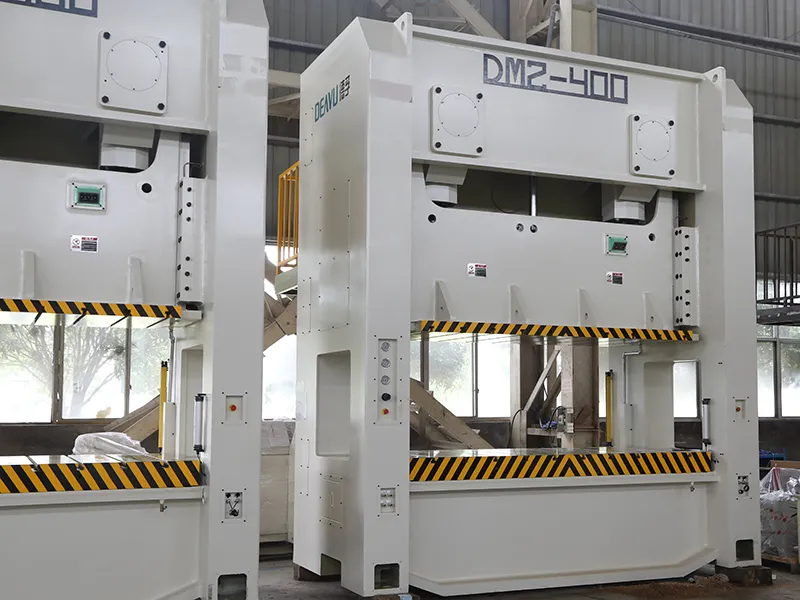

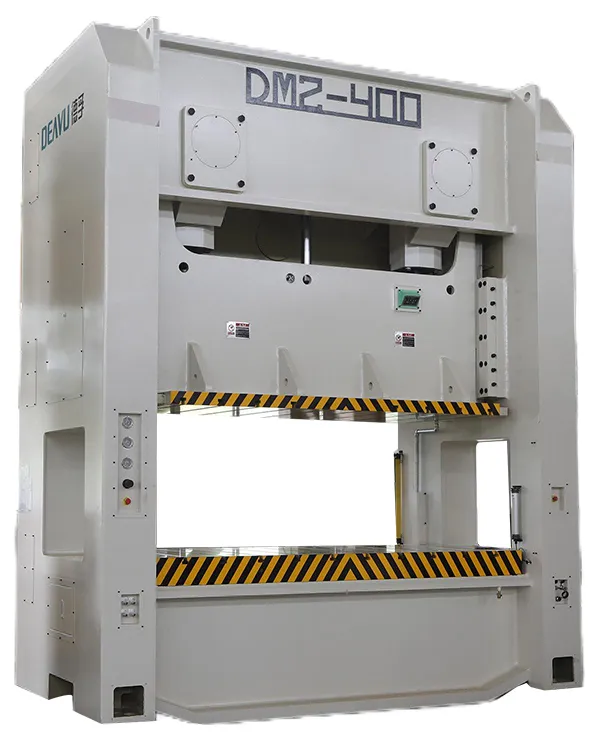

Máy Ép Dập DM2/DM2L

Máy ép dập cơ khí dùng cho dập, đột lỗ, uốn, cắt và cắt phôi kim loại

Lực ép dập 160T đến 600T
Số lần ép dập/phút 20SPM đến 70SPM
Hành trình 130mm đến 200mm
Kích thước bàn trượt 1600×650mm đến 3400×1100mm

Máy ép dập khung thẳng hai trục khuỷu DM2/DM2L được thiết kế để thực hiện các quy trình dập, đột lỗ, uốn, cắt và cắt phôi kim loại với độ chính xác cao. Với kết cấu khung thẳng và hệ truyền động hai trục khuỷu, dòng máy này mang lại độ cứng vững vượt trội, độ ổn định cao và lực ép phân bố đều, lý tưởng cho sản xuất linh kiện điện tử chính xác, thiết bị viễn thông, máy tính, thiết bị gia dụng, linh kiện ô tô, cũng như stato và rôto động cơ. Ngoài ra thiết bị còn rất phù hợp cho dập khuôn liên hoàn trên bàn máy kích thước lớn, máy có thể xử lý tải lệch khuôn, đáp ứng hiệu quả nhu cầu sản xuất trong các ngành ô tô, xe máy, kim khí và thiết bị gia dụng.

Với ép dập từ 160T đến 600T và tốc độ dập từ 20 đến 70 lần/phút, máy ép dập khung thẳng hai trục khuỷu được thiết kế để đáp ứng nhu cầu sản xuất khắt khe và độ chính xác cao. Thiết bị được chế tạo theo tiêu chuẩn chính xác JIS Cấp 1 của Nhật Bản, đảm bảo vận hành ổn định, nhất quán và đáng tin cậy trong suốt quá trình sản xuất.

Ứng dụng

Dụng cụ: rãnh cờ lê, kìm, đầu tua vít, đầu búa
Dụng cụ nhà bếp: nắp nồi, dao, khay nướng
Thiết Bị Gia Dụng: vỏ máy giặt, cánh cửa tủ lạnh, bảng điều khiển lò vi sóng, vỏ máy điều hòa
Phụ kiện kim khí: bản lề, khóa, ốc vít
Đồ điện tử: khung vỏ điện thoại, vỏ kim loại, giá đỡ bảng mạch, linh kiện màn hình LCD
Linh kiện ô tô, v.v
Sản phẩm khác: chốt dây an toàn, vỏ bộ lọc, khớp kẹp phẫu thuật

Các Đặc Điểm Chính

Khung thép hàn siêu cứng vững, đảm bảo độ chính xác ổn định và lâu dài
Cơ cấu thanh truyền có độ bền cao, giúp truyền lực êm ái và hiệu quả
Thanh dẫn hướng dài 6 mặt, bản rộng và khóa cố định chắc chắn, mang lại độ chính xác định hướng vượt trội và khả năng chịu tải lệch khuôn ưu việt
Hệ thống ly hợp và phanh ướt mô-men xoắn cao, vận hành mượt mà và ổn định
Hệ thống bảo vệ quá tải thủy lực có độ nhạy cao
Cảm biến quá tải lệch tâm chính xác cao, giúp duy trì độ chính xác tối đa trong quá trình dập phức tạp

Thông Số Kỹ Thuật

Model	Đơn vị	DM2-160T		DM2-200T		DM2-250T		DM2-300T		DM2-400T		DM2-500T		DM2-600T
Dòng		V	H	V	H	V	H	V	H	S (khu vực làm việc nhỏ)	S (khu vực làm việc lớn)	S (khu vực làm việc nhỏ)	S (khu vực làm việc lớn)	S (khu vực làm việc nhỏ)		S (khu vực làm việc lớn)
Lực ép dập	T	160		200		250		300		400		500		600
Điểm lực ép dập định mức	mm	6	3	6	3	7	3	7	3	7	7	9	9	10			10
Số lần ép dập mỗi phút	S.P.M	30- 55	40-85	20-50	35-70	20-40	30-60	20-35	30-50	20-40	20-30	20-35	20-35	20-35			15-25
Chiều dài hành trình	mm	180	130	250	150	280	170	300	170	300	300	300	300	300			300
Chiều cao đóng tối đa	mm	450	400	500	450	550	450	550	450	550	550	650	650	700			700
Điều chỉnh chiều cao khuôn	mm	100		120		120		120		120		150		150
Kích thước bàn trượt	mm	1600×650		1850×750		2400×900		2400×900		2700×1000	3000×1000	2700×1200	3100×1100	2800×1100			3400×1100
Kích thước bàn đỡ	mm	1800×760		2200×940		2500×1000		2500×1000		2700×1100	3100×1100	2700×1200	3200×1200	2900×1200			3600×1200
Áp suất khí nén yêu cầu	kg/cm²	6		6		6		6		6		6		6
Động cơ chính	kW.p	15×4		18.5×4		22×4		30×4		30×4		45×4		55×4
Khe hở khung bên	mm	700×450		900×600		900×600		900×600		900×600		1000×750		1100×750
Điều chỉnh bàn trượt		Điện
Độ chính xác		JIS 6402 (Nhật Bản) Cấp 1
Đệm khuôn		2 tấm, 2 xi lanh
Tải trọng đệm khuôn	tấn	6.3×2		10×2		14×2		14×2		Tùy chỉnh		Tùy chỉnh			Tùy chỉnh
Hành trình đệm khuôn	mm	70		80		100		100		Tùy chỉnh		Tùy chỉnh			Tùy chỉnh
Kích thước tấm đệm khuôn	mm	410×260×2		540×350×2		640×470×2		640×470×2		Tùy chỉnh		Tùy chỉnh			Tùy chỉnh

Cấu Hình Tiêu Chuẩn

Bộ truyền động biến tốc
Bộ bảo vệ quá tải thủy lực
Đèn chiếu sáng khu vực khuôn
Điều chỉnh bàn trượt bằng điện
Thiết bị an toàn quang điện
Đồng hồ số chỉ báo chiều cao khuôn
Hệ thống đối trọng bàn trượt và khuôn

Bộ mã hóa điện tử
Cảm biến phát hiện cấp liệu sai
Ổ cắm nguồn
Hệ thống điều khiển người – máy Defu
Thiết bị an toàn chống quá tải hành trình
Bộ đẩy khí
Hộp dụng cụ bảo trì
Sách hướng dẫn vận hành

Cấu Hình Tùy Chọn

Ly hợp ướt
Đệm khí khí nén
Công tắc chân
Hệ thống thay khuôn nhanh
Bộ trượt đẩy liệu
Bộ xả cuộn tự động
Cánh tay robot thông minh

Bàn đỡ di động
Bộ cảm biến liệu sót lại
Bộ giám sát lực ép dập
Cửa an toàn phía trước
Cửa an toàn phía sau
Khối chặn khuôn an toàn có phích cắm

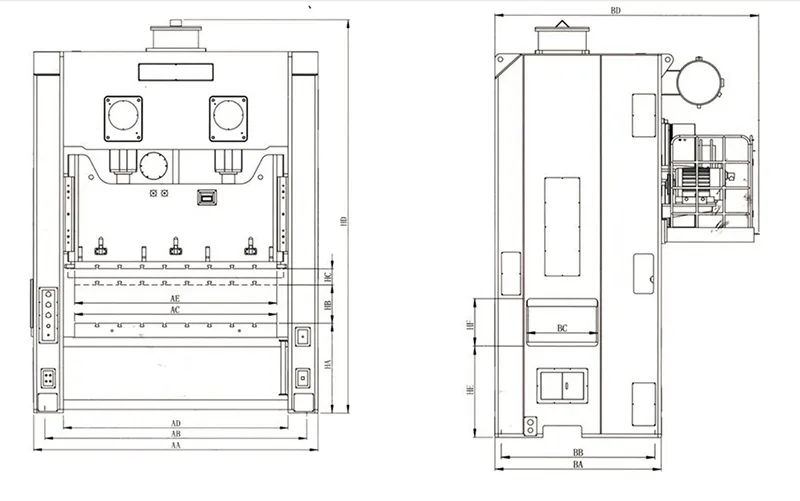

Kích Thước Tổng Thể (mm)

Model	DM2-160		DM2-200		DM2-250		DM2-300		DM2-400		DM2-500		DM2-600
Dòng	S	H	S	H	S	H	S	H	S	H	S	H	S	H
AA	2590		3000		3700		3700		4100		4300		4700
AB	2240		2700		3350		3350		3750		3900		4250
AC	1800		2200		2500		2500		3200		3300		3500
AD	1880		2290		2800		2800		3300		3450		3650
AE	1600		1850		2100		2100		2800		2900		3100
BA	1400		1750		1800		1800		2100		2300		2550
BB	1200		1550		1450		1450		1940		2050		2200
BC	700		900		900		900		900		1000		1100
BD	2150		2500		2950		2950		3129		3750		3900
HA	800		900		1000		1000		1200		1200		1200
HB	450	400	550	450	550	450	550	450	550	450	580	480	600	500
HC	190	130	250	150	280	170	300	170	300	170	300	180	300	1800
HD	340	3300	3750	3600	4250	4040	4400	4170	5195	4965	5870	5620	6100	5870
HF	900		900		1000		1000		1150		1150		1150
HE	450		600		600		600		600		600		600

Model	DM2-160	DM2-200	DM2-250	DM2-300	DM2-400	DM2-500	DM2-600
Kích thước bàn trượt (L-R × F-B, mm)	1600×650	1850×750	2100×900	2200×900	3100×1000	3200×1000	3400×1000
Loại khe chữ T	A	A	A	A	A	A	A
Loại khe chữ T	B	B	B	B	B	B	B
b6	375	375	450	450	600	600	600
b7	125	125	150	150	200	200	200

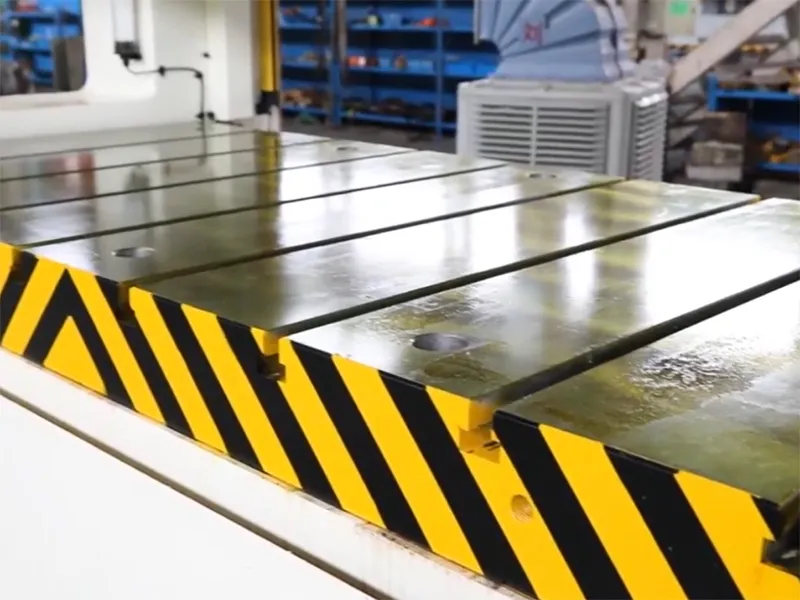

Chi Tiết Rãnh T

Model	A	B
a	22	28
b	37	48
C	24	28
d	16	20
r	1	1

Tải xuống

Tài liệu giới thiệu sản phẩm của chúng tôi

Tải xuống

Sản Phẩm Khác

Máy Ép Dập DT2 Máy Ép Dập Khung Thẳng Tháo Rời

Lực ép dập: 400T đến 1000T
Số lần ép dập/phút: 15SPM đến 35SPM
Hành trình: 300mm đến 400mm

Máy Ép Dập DS2/DSL2 Máy Ép Dập Cơ Liên Kết Bánh Răng Lệch Tâm

Lực ép dập: 400T đến 1250T
Số lần ép dập/phút: 8SPM đến 25SPM
Hành trình: 500mm đến 800mm

Máy Ép Dập DS4/DSL4 Máy Ép Dập Khung Thẳng Bốn Điểm Bánh Răng Lệch Tâm

Lực ép dập: 630T đến 1600T
Số lần ép dập/phút: 8SPM đến 18SPM
Hành trình: 500mm đến 800mm

Máy Ép Dập DKP Máy Rèn Dập Nguội

Lực ép dập: 250T đến 3000T
Số lần ép dập/phút: 18SPM đến 55SPM
Hành trình: 120mm đến 250mm

Máy Dập Vuốt Sâu DG2 Máy Dập Vuốt Sâu Khung Chữ C Hai Điểm

Lực ép dập: từ 60T đến 160T
Hành trình: từ 140mm đến 240mm

Máy Dập Vuốt Sâu DT2 Máy Dập Vuốt Sâu Khung Thẳng Hai Điểm

Lực ép dập: từ 300T đến 400T
Hành trình: từ 350mm đến 400mm

Dòng Máy Ép Dập DG1 Máy Ép Dập Khung Chữ C Một Điểm

Lực ép dập: 25T đến 315T
Số lần ép dập/phút: 30 SPM đến 200 SPM
Hành trình: 30mm đến 250mm

Máy Ép Dập DG2 Máy Ép Dập Khung Chữ C Hai Trục Khuỷu

Lực ép dập: 110T đến 315T
Số lần ép dập/phút: 20 SPM đến 100 SPM
Hành trình: 110mm đến 280mm

Máy Ép Dập DH1 Máy Ép Dập Khung Thẳng Một Điểm

Lực ép dập: 110T đến 315T
Số lần ép dập/phút: 20 SPM đến 90 SPM
Hành trình: 80mm đến 250mm

Máy Ép Dập DH2 Máy Ép Dập Khung Thẳng Hai Điểm

Lực ép dập: 1250T đến 3000T
Số lần ép dập/phút: 2 SPM
Hành trình: 30mm

Máy Ép Dập DM1/DM1L Máy Ép Dập Khung Thẳng Một Trục Khuỷu

Lực ép dập: 200T đến 600T
Số lần ép dập/phút: 25SPM đến 50SPM
Hành trình: 180mm đến 250mm

Máy Ép Dập DM2/DM2L Máy Ép Dập Khung Thẳng Hai Trục Khuỷu

Lực ép dập: 160T đến 600T
Số lần ép dập/phút: 20SPM đến 70SPM
Hành trình: 130mm đến 200mm

Liên hệ

Liên Hệ

Máy ép dập khung thẳng hai trục khuỷu mang lại lực ép mạnh mẽ, độ chính xác cao và độ tin cậy tuyệt đối cho các hoạt động dập của bạn. Liên hệ với chúng tôi để tìm hiểu thêm và lựa chọn giải pháp phù hợp nhất cho nhu cầu sản xuất của bạn.

Máy Ép Thủy Lực

Máy Ép Thủy Lực YD32 Máy Ép Thủy Lực Đa Năng 4 Trụ

Lực ép định mức: 1000kN đến 10000kN
Lực trở về: 160kN đến 800kN
Hành trình bàn trượt: 600mm đến 1400mm

Máy Ép Thủy Lực YD25 Máy Dập Vuốt Sâu Thủy Lực 4 Trụ

Lực ép định mức: 280kN đến 2000kN
Lực trở về: 40kN đến 100kN
Hành trình trượt: 500mm đến 600mm

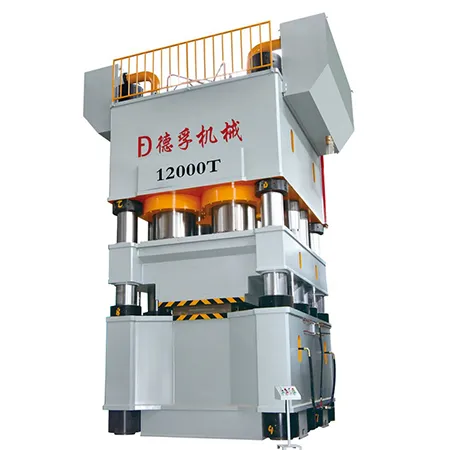

Máy Ép Thủy Lực Y32 Máy Ép Thủy Lực Cỡ Lớn 10.000 Tấn
