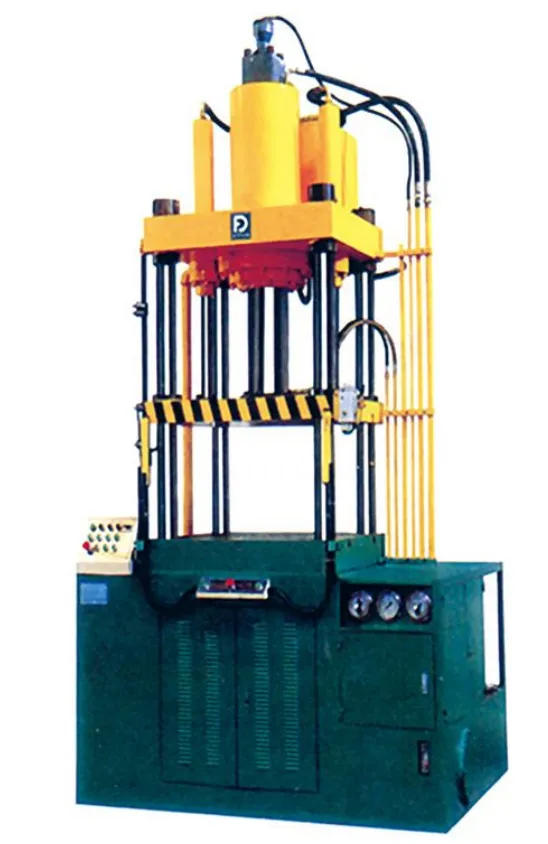

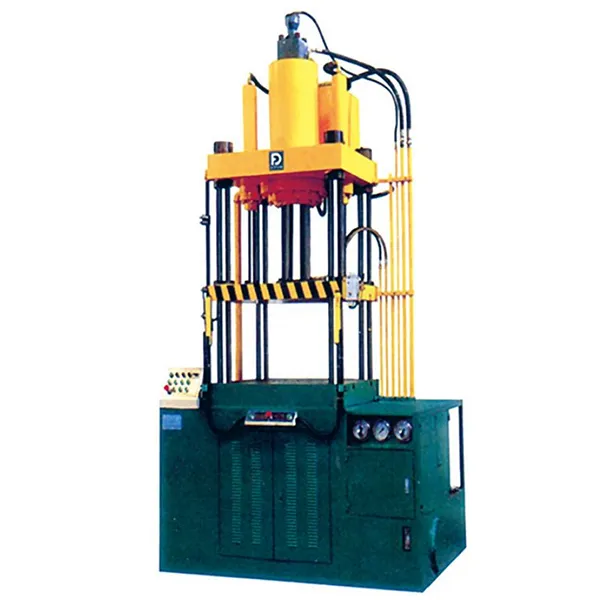

Máy Dập Vuốt Sâu Thủy Lực 4 Trụ

Yêu cầu báo giá

Máy Ép Thủy Lực YD25

Máy ép thủy lực 4 trụ với thanh dẫn nổi chuyên dùng để sản xuất bình gas bằng nhôm/thép không gỉ

Lực ép định mức 280kN đến 2000kN
Lực trở về 40kN đến 100kN
Max. Hành trình trượt 500mm đến 600mm
Kích thước bàn ép (Trái–Phải × Trước–Sau) 400×450mm đến 900×1000mm

Máy ép thủy lực dập vuốt sâu 4 trụ YD25 là loại máy ép tốc độ cao với cấu trúc ray dẫn hướng nổi, được thiết kế riêng biệt cho quy trình tạo hình nhiều bước của bình gas bằng nhôm và thép không gỉ. Thiết kế tích hợp nhỏ gọn của máy kết hợp khung máy, bồn dầu và hệ thống điều khiển điện vào một khối thống nhất, giúp dễ dàng lắp đặt và tiết kiệm không gian vận hành.

Với lực ép định mức từ 280kN đến 2.000kN và hành trình trượt tối đa từ 500mm đến 600mm, máy ép dạp vuốt sâu thủy lực 4 trụ này mang đến hiệu suất đáng tin cậy và hiệu quả cho các ứng dụng kéo sâu đòi hỏi tốc độ và độ chính xác cao.

Ứng dụng

Linh kiện ô tô: cửa xe, nắp capo, tay đòn hệ thống treo, dầm ngang
Linh kiện thiết bị gia dụng: vỏ tủ lạnh, máy giặt, điều hòa không khí; giá đỡ và đế máy
Linh kiện hàng không vũ trụ: tấm vỏ thân máy bay, sườn, dầm, vỏ động cơ
Linh kiện ngành xây dựng: mái kim loại, tấm ốp tường, đầu nối thép, khung cửa sổ và cửa ra vào

Các Đặc Điểm Chính

Tiết kiệm năng lượng, hiệu suất cao, thiết kế hiện đại
Được trang bị bảo vệ an toàn, chức năng đếm tự động và điều khiển tốc độ hai cấp cho dầm chuyển động
Chuyển động không tải nhanh, tiếp cận chậm trong giai đoạn gia công, thao tác kéo sâu mượt mà
Xi lanh chính và xi lanh giữ phôi có chức năng bảo vệ giới hạn trên và dưới với các tính năng điều chỉnh hành trình dễ dàng, thuận tiện cho người vận hành

Thông Số Kỹ Thuật

Model		Đơn vị	YD25-300	YD25-280	YD25-230	YD25-160	YD25-120	YD25-100	YD25-70	YD25-40
Lực ép định mức xi-lanh chính		kN	2000	1800	1500	1000	800	650	450	280
Áp suất làm việc tối đa		MPa	21	21	21	20	21	21	20	21
Lực trở về		kN	100	100	128	50	70	65	50	40
Lực ép định mức xi lanh giữ phôi		kN	1000	80	800	600	400	350	250	120
Áp suất làm việc xi lanh giữ phôi		MPa	21	600	21	23.5	20	23	21	24
Lực ép định mức xi lanh trở về		kN	20	21	20	20	20	15	15	15
Hành trình trượt tối đa		mm	600	300	560	500	500	500	500	500
Hành trình piston tối đa trong xi lanh giữ phôi		mm	300	20	300	260	250	230	230	230
Hành trình tối đa xi lanh trở về		mm	220	220	265	200	200	180	200	180
Khoảng cách từ bàn trượt đến bàn làm việc	Tối đa	mm	1130	1000	960	850	850	850	800	800
Khoảng cách từ bàn trượt đến bàn làm việc	Tối thiểu	mm	530	400	400	350	350	850	300	300
Tốc độ trượt	Hạ xuống	mm/s	190	200	240	380	355	350	280	280
	Ép	mm/s	10-32	16-23	14-34	15-31	14-31	18-38	18-28	12-25
	Trở về	mm/s	185	260	260	380	350	380	280	280
Tốc độ xi lanh giữ phôi (nâng lên)		mm/s	90	100	138	87	125	150	85	85
Tốc độ xi lanh trở về		mm/s	125	90	100	65	66	65	66	65
Công suất động cơ		kW	37	850	30	15	11	11	7.5	7.5
Kích thước bàn	Trái - Phải	mm	900	30	850	700	650	620	450	400
Kích thước bàn	Trước - Sau	mm	1000	990	900	880	750	650	500	450
Kích thước máy	Trái - Phải	mm	2250	2200	2080	1950	1850	1800	1460	1400
	Trước - Sau	mm	1710	1610	1500	1500	1300	1250	1000	950
	Chiều cao	mm	3890	3890	3500	3150	3000	3000	3000	2800

Lưu ý: Các thông số kỹ thuật đặc biệt có thể được thiết kế và chế tạo theo yêu cầu của quý khách.
