Máy Ép Thủy Lực Cỡ Lớn 10.000 Tấn

Yêu cầu báo giá

Máy Ép Thủy Lực Y32

Máy ép thủy lực 8 trụ với cấu hình tùy chỉnh

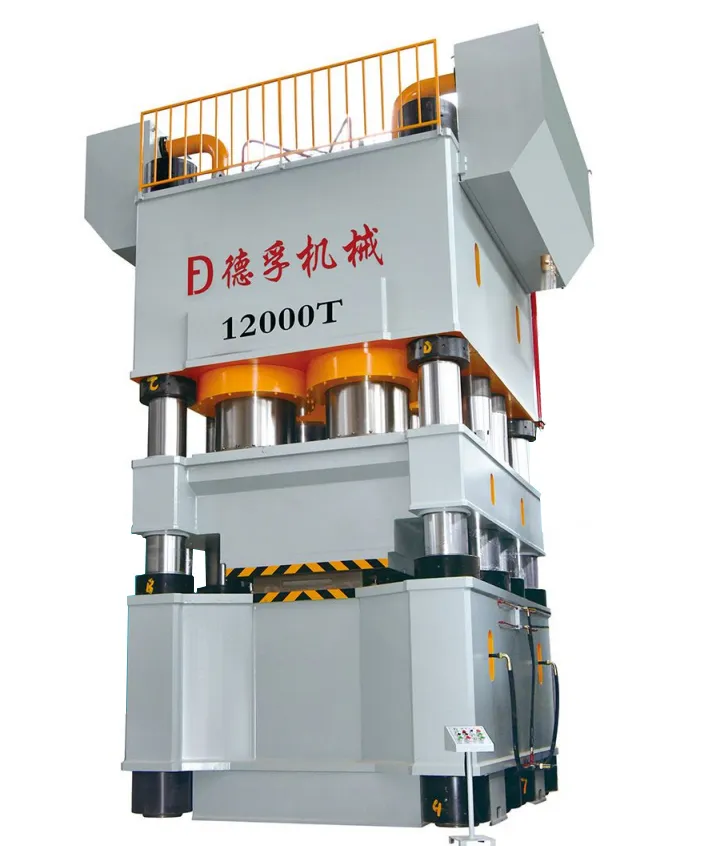

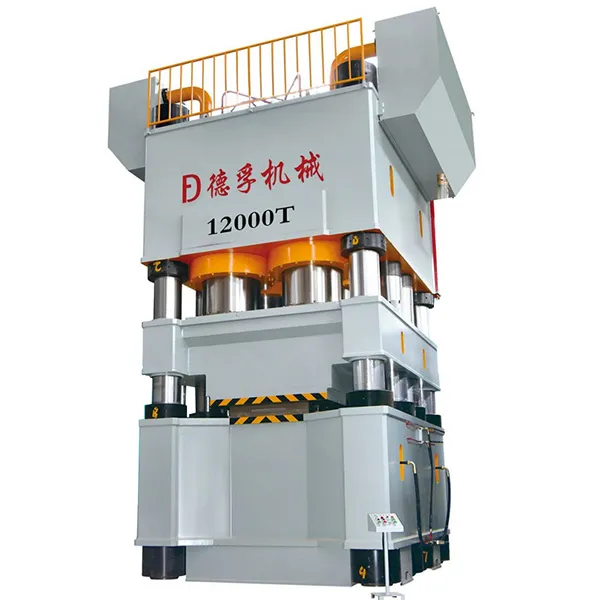

Máy ép thủy lực công suất lớn 10.000 tấn là dòng máy ép 8 trụ có thể tùy chỉnh được thiết kế đặc biệt cho các ứng dụng gia công tạo hình công nghiệp quy mô lớn, áp suất cao. Khác với các dòng máy thông thường, máy ép công suất lớn này được chế tạo theo yêu cầu kỹ thuật cụ thể của khách hàng, bao gồm kích thước phôi, chu kỳ sản xuất và quy trình công nghệ, lý tưởng cho môi trường sản xuất phức tạp, tải trọng cao.

Kết Cấu Có Thể Tùy Chỉnh

Khung máy có thể được chế tạo theo dạng ba dầm tám trụ. Tất cả các dầm đều được chế tạo từ thép chất lượng cao và trải qua quá trình xử lý ủ khử ứng suất nhằm loại bỏ ứng suất hàn bên trong. Các xi lanh được rèn từ thép cấp 35, pít-tông được đúc bằng gang tôi nguội (HRC45+). Tám trụ được làm từ thép 45# và được mạ crom cứng (HRC45+). Ống dẫn hướng sử dụng cấu trúc composite bằng gang cầu QT450-10.

Bàn làm việc được trang bị các trụ đẩy an toàn có chức năng tự động thò ra và thu vào, đồng thời được tích hợp khóa liên động điện để tăng cường độ an toàn trong quá trình vận hành.

Hệ Thống Thủy Lực Có Thể Tùy Chỉnh

Bồn chứa dầu chính được bố trí ở phía bên phải của khung máy. Hệ thống sử dụng điều khiển van cartridge nhằm đảm bảo bố cục gọn gàng, vận hành ổn định và không rò rỉ ngay cả trong điều kiện áp suất và lưu lượng cao. Khả năng tản nhiệt tốt giúp giảm tiêu hao năng lượng khi không tải. Các chế độ điều khiển bao gồm chạy nhấp điểm và bán tự động, đều có thể được tùy chỉnh theo yêu cầu cụ thể của khách hàng.

Các Linh Kiện Chủ Chốt Có Thể Tùy Chỉnh

Van cartridge: Shandong Jining
Động cơ servo: Yunsun / Inovance
Vòng phớt: AIRTIGHT
Linh kiện điện: Chint / Omron
Bơm dầu áp suất cao: Foster / Haiteke
Hệ thống bảo vệ quang điện: Lain

Thông Số Kỹ Thuật (Có Thể Tùy Chỉnh)

Lực ép định mức		170000kN
Lực trở về		3150kN
Hành trình trượt		500mm
Áp suất làm việc tối đa		30MPa
Khoảng cách tối đa từ đáy bàn trượt đến mặt bàn		600mm
Tốc độ trượt	Hạ xuống	100-120mm/s
	Ép	3-6mm/s
	Trở về	100-120mm/s
Kích thước bàn trượt (Trái-Phải × Trước-Sau)		1800×3600mm
Kích thước bàn làm việc (Trái-Phải × Trước-Sau)		2400×3600mm
Công suất tổng		80kW*3
Bơm dầu		HG22-125-125, 3 cái
Xi lanh chính		ZSG1100, 6 cái
Xi lanh trở về		ZSG200, 4 cái
Đường kính trụ		Ø520mm, 8 cái
Xi lanh đẩy		4 cái
Đường kính xi lanh đẩy		Ø50mm
