Máy Ép Dập Khung Thẳng Tháo Rời

Yêu cầu báo giá

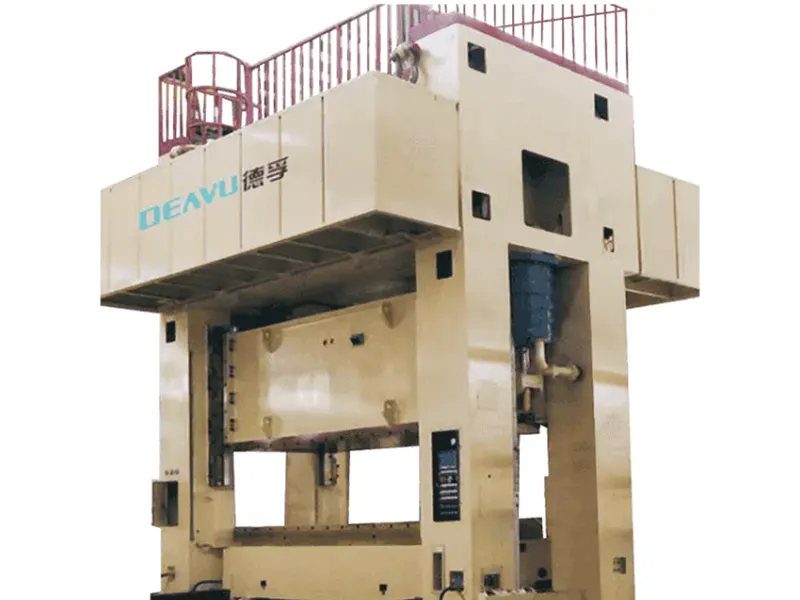

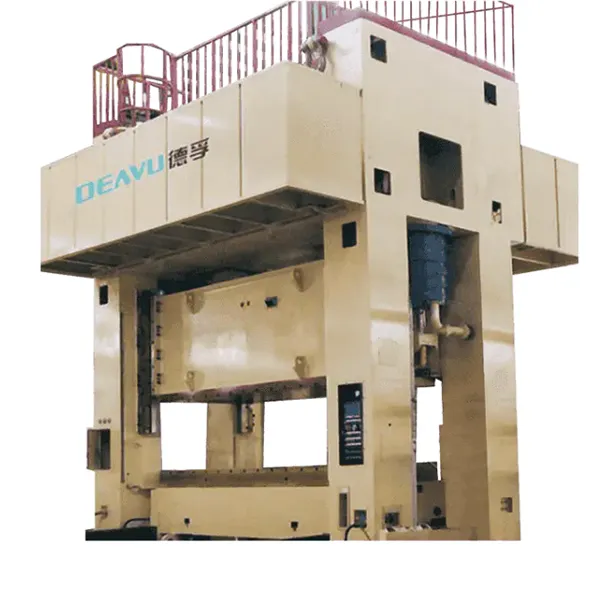

Máy Ép Dập DT2

Máy ép dập cơ khí dùng cho dập, đột lỗ, uốn, cắt và cắt phôi kim loại

Lực ép dập 400T đến 1000T
Số lần ép dập/phút 15SPM đến 35SPM
Hành trình 300mm đến 400mm
Kích thước bàn trượt 3400×1400mm đến 4200×1600mm

Máy ép dập trục khuỷu khung thẳng dạng tháo rời DT2 được thiết kế chuyên biệt cho ngành công nghiệp năng lượng mới, cung cấp giải pháp ép và định hình pin hiệu quả và đáng tin cậy. Với kết cấu khung tháo rời và thiết kế cứng vững cao, dòng máy này lý tưởng cho sản xuất pin năng lượng mới, linh kiện màn hình LCD và phụ tùng ô tô, đảm bảo quy trình dập, đột, uốn, cắt và cắt phôi ổn định và chính xác cao.

Với lực ép dập từ 400T đến 1.000T và tốc độ hành trình từ 15 đến 35 lần/phút (SPM), máy ép dập DT2 được chế tạo để đáp ứng nhu cầu sản xuất khắt khe. Thiết bị tuân thủ tiêu chuẩn chính xác JIS Cấp 1 của Nhật Bản, đảm bảo vận hành ổn định, bền bỉ và đáng tin cậy trong suốt vòng đời sử dụng.

Ứng dụng

Ép và định hình pin năng lượng mới
Linh kiện màn hình LCD
Phụ tùng ô tô

Các Đặc Điểm Chính

Khung thép hàn dạng tháo rời, gồm đỉnh khung, thân giữa và đế máy, được kết nối bằng 4 thanh giằng gia cố dự ứng lực, mang lại độ cứng vững cực cao
Bánh răng mài chính xác, giúp truyền động ổn định và giảm tiếng ồn
Bảo vệ quá tải thủy lực, kết hợp dẫn hướng 4 mặt dài, giảm lực bên và nâng cao độ chính xác
Hệ thống bôi trơn tuần hoàn tự động, cung cấp dầu định lượng, từ điểm đến điểm, có khả năng phát hiện lỗi tắc nghẽn, rò rỉ hoặc thiếu dầu
Hỗ trợ mở rộng, tích hợp hệ thống cấp liệu tự động và thay khuôn tốc độ cao
Độ cứng thân máy đạt 1/15000, đảm bảo độ ổn định vượt trội
Trục truyền ngang, dẫn động bánh răng hai bên, bôi trơn ở nhiệt độ không đổi
Thiết kế ép dập ba điểm, với khóa thủy lực trên thanh truyền răng cưa, nâng cao độ ổn định
Dẫn hướng bằng vòng bi con lăn chính xác không khe hở, giúp cố định điểm chết dưới ổn định hơn

Thông Số Kỹ Thuật

Model	Đơn vị	DT2-400T	DT2-500T	DT2-630T	DT2-800T	DT2-1000T
Dòng		S	S	S	S	S
Lực ép dập	T	400	500	630	800	1000
Điểm lực ép dập định mức	mm	9	9	13	13	13
Số lần ép dập mỗi phút	S.P.M	20 - 35	20-30	15-25	15-25	15-25
Chiều dài hành trình	mm	300	300	400	400	400
Chiều cao đóng tối đa	mm	700	750	800	950	1000
Điều chỉnh chiều cao khuôn	mm	250	300	300	350	350
Kích thước bàn trượt	mm	3400×1400	3400×1500	3800×1600	4200×1600	4200×1600
Kích thước bàn đỡ	mm	3500×1400	3500×1500	3800×1600	4500×1800	4500×1800
Áp suất khí nén yêu cầu	kg/cm²	6	6	6	6	6
Động cơ chính	kW.p	45×4	55×4	75×4	90×4	132×4
Khe hở khung bên	mm	1250×1000	1300×1100	1500×1100	1500×1100	1600×1500
Điều chỉnh bàn trượt		Điện
Độ chính xác	mm	JIS 6402 (Nhật Bản) Cấp 1
Đệm khuôn		2 tấm, 2 xi lanh
Tải trọng đệm khuôn	tấn	24	48	60	70	80
Hành trình đệm khuôn	mm	150	200	200	250	250
Trọng lượng khuôn trên tối đa	tấn	4	5	6	10	12

Cấu Hình Tiêu Chuẩn

Bộ truyền động biến tốc
Bộ bảo vệ quá tải thủy lực
Đèn chiếu sáng khu vực khuôn
Điều chỉnh bàn trượt bằng điện
Thiết bị an toàn quang điện
Đồng hồ số chỉ báo chiều cao khuôn
Hệ thống đối trọng cho bàn trượt và khuôn
Bộ mã hóa điện tử
Cảm biến phát hiện cấp liệu sai
Ổ cắm nguồn
Hệ thống điều khiển người – máy Defu
Thiết bị an toàn chống quá tải hành trình
Bộ đẩy khí
Hộp dụng cụ bảo trì
Sách hướng dẫn vận hành

Cấu Hình Tùy Chọn

Ly hợp ướt
Đệm khuôn khí nén
Công tắc chân
Hệ thống thay khuôn nhanh
Bộ trượt đẩy liệu
Bộ xả cuộn tự động
Cánh tay robot thông minh
Bàn đỡ di động
Bộ cảm biến liệu sót lại
Bộ giám sát lực ép dập
Cửa an toàn phía trước
Cửa an toàn phía sau
Khối chặn khuôn an toàn có phích cắm
Ly hợp và phanh tách rời
Phanh bánh đà

Thiết kế có thể thay đổi mà không cần báo trước và có thể được tùy chỉnh theo yêu cầu.
