Máy Ép Thủy Lực Khung Chữ H
Yêu cầu báo giá

Máy Ép Thủy Lực YD34

Máy Ép Thủy Lực Khung Chữ H

Máy ép thủy lực servo dùng cho các quy trình dập vuốt sâu, uốn, tạo hình, cắt, dập nguội và gấp mép
  • Lực ép định mức 1000kN đến 10000kN
  • Lực trở về 160kN đến 800kN
  • Max. Hành trình trượt 600mm đến 1400mm
  • Kích thước bàn ép (Trái–Phải × Trước–Sau) 700×700mm đến 1800×1600mm

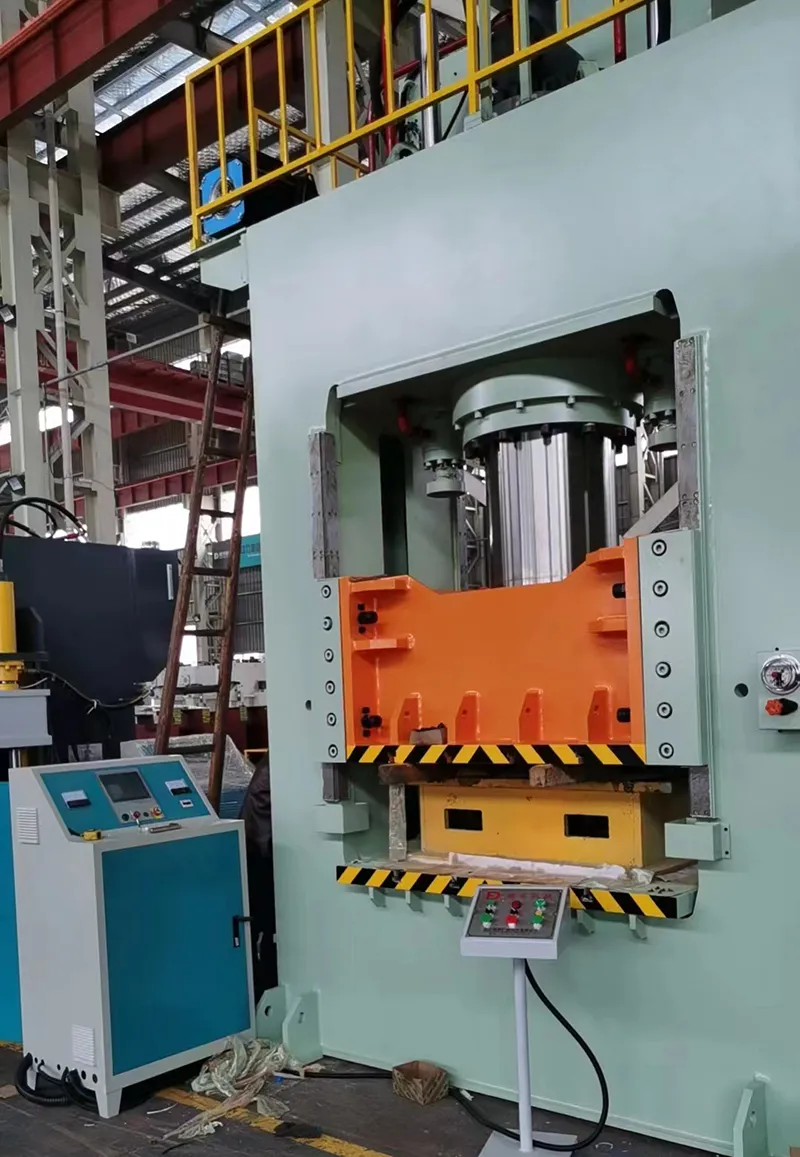

Máy ép thủy lực khung chữ H YD34 là loại máy ép thủy lực điều khiển bằng servo, được thiết kế cho các quy trình dập vuốt sâu, uốn, tạo hình, cắt, dập nguội và gấp mép. Với kết cấu khung hàn liền khối, máy mang lại độ bền vượt trội, độ cứng cao và sự ổn định lâu dài, lý tưởng cho các ứng dụng tạo hình và rèn kim loại trên nhiều loại vật liệu và trong nhiều ngành công nghiệp khác nhau.

Với lực ép định mức từ 1.000kN đến 10.000kN và hành trình trượt tối đa từ 600mm đến 1.400mm, máy ép thủy lực khung chữ H xử lý hiệu quả nhiều loại quy trình tạo hình với độ chính xác cao. Máy được trang bị hệ thống dẫn hướng bốn mặt tám cạnh có khả năng điều chỉnh, cùng với hệ thống bôi trơn tự động, đảm bảo khả năng dẫn hướng tốt và duy trì độ chính xác ổn định trong thời gian dài.

Hệ thống thủy lực của máy được trang bị van cartridge nhỏ gọn giúp giảm trở lực thủy lực và tổn thất năng lượng. Hệ thống servo điều chỉnh chủ động tốc độ làm việc và áp suất hệ thống, đồng thời hỗ trợ tùy chọn điều khiển từ xa để nâng cao tính linh hoạt trong vận hành.

Ứng dụng
  • Tạo hình kim loại: các chi tiết trục ô tô, linh kiện dập thông dụng, phôi rèn kích thước nhỏ
  • Vật liệu composite: các chi tiết đúc SMC, hộp cách điện
  • Linh kiện cao su: phớt, đệm, lốp xe
  • Luyện kim bột: các linh kiện kim loại và gốm được nén định hình
Các Đặc Điểm Chính
  • Kết cấu khung hàn toàn bộ được tối ưu hóa bằng máy tính, đảm bảo độ bền cao và dễ bảo trì
  • Ray dẫn hướng bốn góc tám mặt có thể điều chỉnh, giúp duy trì độ chính xác lâu dài
  • Hệ thống điều khiển thủy lực sử dụng van cartridge nhỏ gọn, đảm bảo độ tin cậy, tuổi thọ cao và giảm chấn thủy lực
  • Hỗ trợ hai chế độ tạo hình theo hành trình hoặc theo áp suất, có thể chọn trên bảng điều khiển
  • Xi lanh đẩy sản phẩm được tích hợp vào dầm dưới
  • Có thể trang bị thêm các bộ phận phụ trợ như hệ thống thay khuôn nhanh để nâng cao năng suất
Thông Số Kỹ Thuật
Model Đơn vị YD34-100 YD34-200 YD34-315 YD34-400 YD34-500 YD34-630 YD34-800 YD34-1000
Áp suất làm việc tối đa  MPa 25 25 25 25 25 25 25 25
Lực trở về kN 160 240 300 350 380 640 720 800
Lực đẩy  kN 500 800 1000 1000 1250 1500 1500 2000
Hành trình trượt mm 600 700 800 800 900 900 1000 1400
Hành trình đẩy mm 200 200 200 250 250 250 300 300
Chiều cao mở (ánh sáng ban ngày) mm 900 1100 1250 1250 1500 1500 1600 2000
Kích thước bàn Trái - Phải mm 700 900 1200 1300 1400 1600 1600 1800
Trước - Sau  mm 700 900 1200 1300 1400 1400 1400 1600
Tốc độ trượt Hạ xuống mm/s 150 150 150 150 150 200 200 200
Ép  mm/s 10-16 10-20 10-20 8-15 8-15 8-15 10-16 10-18
Trở về  mm/s 150 160 160 160 150 150 150 150
Công suất động cơ chính kW 7.5 18.5 22 22 30 44 60 74

Lưu ý: Các thông số kỹ thuật đặc biệt có thể được thiết kế và chế tạo theo yêu cầu của quý khách.
